產品特點
1、體積小，IO接口豐富，實現機床安全部件的全面監控2、具備有限可編程功能，可根據用戶需求定制邏輯
3、采用可插拔端子，接線安裝方便

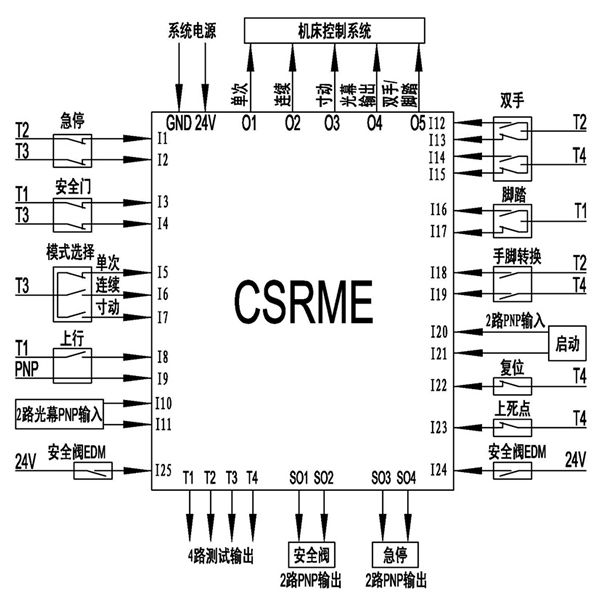

典型布線圖
| 安全等級 | PLe(ISO 13849) | |||
|---|---|---|---|---|
| 環境特性 | ||||
| 環境溫度 | 工作 | -10℃~55℃（無結霜及凝霧） | ||
| 存儲 | -40℃~70℃ | |||
| 環境濕度 | 工作 | 35％RH~85％RH | ||
| 存儲 | 35％RH~95％RH | |||
| 防護等級 | IP20 | |||

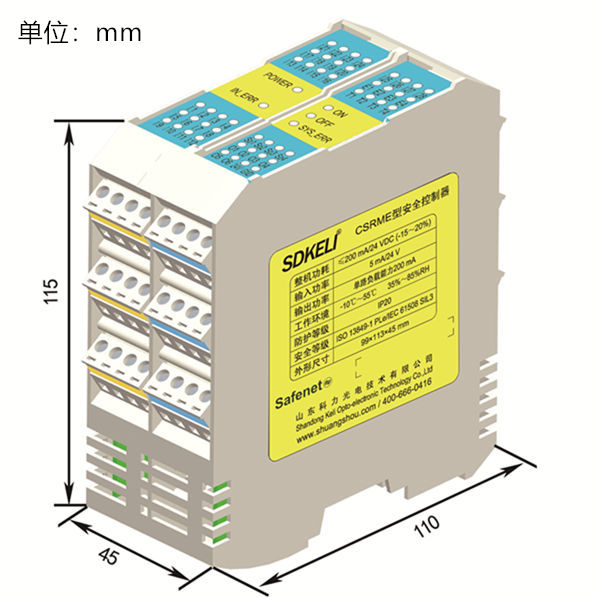

| 外形尺寸 | 115×110×45mm | |||
| 電氣特性 | ||||
| 電源電壓 | DC20.4~28.8V(紋波±5%) | |||
| 消耗功能 | ≤6W（無負載） | |||
| I/O端口 | 輸入特性 | 5mA/24V | ||
| 輸出能力 | 安全輸出（PNP）×4 | 最大200mA每路 | 輸出殘壓小于3V；總輸出能力最大1A | |
| 標準輸出（PNP）×6 | 最大200mA每路 | |||
| 測試輸出（PNP）×4 | 最大100mA每路 | |||
| 響應時間 | ＜20ms | |||
| 控制器狀態指示 | ON(綠色)：安全輸出So1、So2（安全閥控制輸出）輸出ON狀態 | |||
| OFF(紅色)：安全輸出So1、So2（安全閥控制輸出）輸出OFF狀態 | ||||
| SYS_ERR（紅色）：系統故障;IN_ERR(紅色)：輸入故障 | ||||
| 端口狀態指示 | 黃色：電源或輸入端口有高平電輸入時亮 | |||
| 綠色：輸出端口有高電平輸出時亮 | ||||
| 外部設備監控 | 監控安全閥常閉觸點的狀態 | |||
